Dans quel sens brancher quel composant ?



Si vous n'arrivez pas à vous rappeler du sens de branchement des composants, utilisez les schémas ci-dessous.

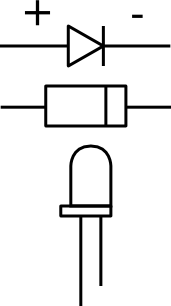

Diode

En mettant le + au 3V et le - à la masse (GND), votre diode ou LED est dans le sens passant. Rappel : la tension minimale du sens passant est le forward voltage, la tension maximale dans le sens bloquant et le reverse voltage.
